防火桥架

在线咨询 服务热线15075688456

产品详情

桥架进场查验:


1.根据标准对桥架查验


2.查验程序及检测办法


1) 外观:桥架镀、涂外表应符合表二规则、检测办法、目测法


2) 外形:防火桥架两对边应平行,两侧边对底边应垂直,断面形状应规矩,无曲折、 扭曲、裂纹、边沿毛刺等缺点;


3)汇线槽应光滑、平整、无损伤电缆绝缘,凸起和尖角 目测法


3.光泽度 :防护处理的外表光泽应不低于60%。


检测办法:按GB1743,油膜光泽度测定法,用光泽度仪丈量数字直接显示。


4.制造精度


1) 桥架的长度极限误差 ,当长度小于等于2米时,极限误差为±2mm,当长度大于2mm时,极限误差±4mm ;


2) 桥架的宽度极限误差 ,当宽度大于400mm时,极限误差±4mm,当宽度小于等于400mm时,极限误差为±3mm


防火桥架


阐明:盖板取正误差,槽底宽取负误差。


3) 桥架外表平面度允差


热镀锌防护处理平面度允差每米不大于8mm 电镀锌和喷漆,防护处理平面度允差每米不大于4mm


4) 托臂自在状态时垂直高度允差为上翘1/100 ;


槽式电缆桥架是一种全封闭型电缆桥架。它适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的操控电缆等。它对操控电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。槽式电缆桥架护罩随槽体配套供货,其他配件与梯级式、托盘式桥架通用。

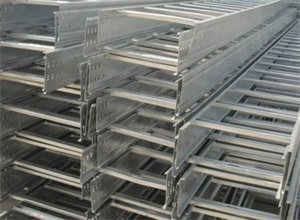

托盘式缆桥架是石油、化工、轻工、电视、电讯等方面使用广泛的一种。它具有重量轻、载荷大、造型漂亮、结构简单、安装方便等优点。它既适用于动力电缆的安装,也透用于操控电缆的敷设。托盘式电缆桥架其外表处理分为镀和喷漆两种,在重腐蚀环境中可特别防腐处理。托盘式 电缆桥架备有护罩,需求配护罩时可在订购时注明或依照护罩类型订购,其所有配件与托盘式、槽式 桥架通用。
